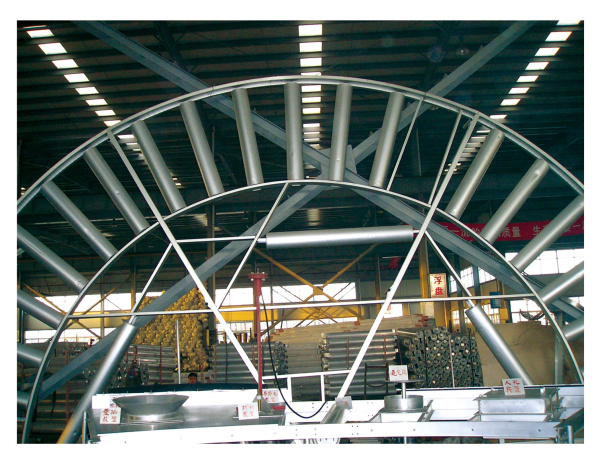

組裝式內浮盤
更新：2021-1-18 16:27:15 點擊：
介紹
根據《石油庫節能設計導則》和其他有關規范要求，輕質油及其他易揮發介質儲罐應為浮頂罐，罐內需要設置內浮盤。組裝式內浮盤為環保、節能、降耗產品。
根據介質化學特性，浮盤材質可以選用鋁制、鋼制、不銹鋼制。
根據介質物理特性，浮盤結構可以選用仿生六邊形、井字型、廂式、蜂窩式等。

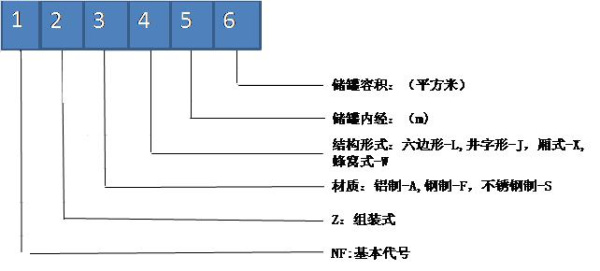

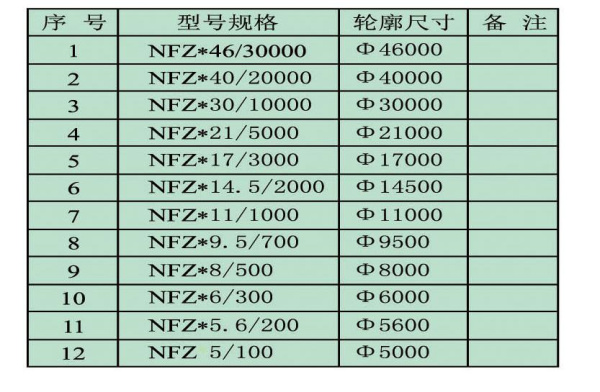

規格尺寸
部件材料：
| 部件名稱 | 鋁浮盤 | 不銹鋼浮盤 | ||
| 材質 | 規格 | 材質 | 規格 | |
| 蒙皮 | 防繡鋁3A21 | 1000*0.5 | 0Cr18Ni9 | 1220*0.5 |
| 鋁合金浮筒板 | 防繡鋁3A21 | 1.7 | 0Cr18Ni9 | φ380*1.2 |
| 浮盤連接件 | 1Cr18Ni9 | M8 | 0Cr18Ni9 | 1.5 |
|
浮盤支架 （骨架） |
6063（LD31） | 主梁，工字鋁 92.5*50*3*2附梁，槽鋁92.5*26*2 | 0Cr18Ni9 | 1.5 |
| 靜電導出線 | 1Cr18Ni9 | Φ2 | 0Cr18Ni9 | |
| 囊式（舌式）密封 | 丁晴橡膠或氟橡膠 | 1*750 | 丁晴橡膠或氟橡膠 | 1*750 |
| 支柱 | 6063（LD31） | Φ32*2.5 | 0Cr18Ni9 | Φ32*2.5 |
| 邊緣構件 | 6063（LD31） | 140*100*2 | ||
浮盤附件
