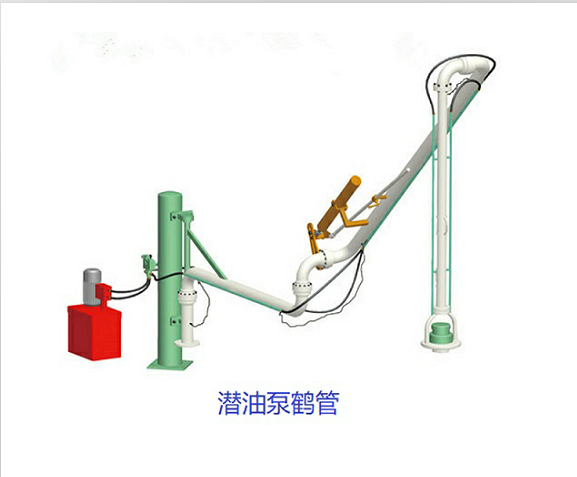

潛油泵鶴管
技術參數
|
型號 |
AL1403 |
備注 |
|
規格 |
DN50、DN80、DN100、DN125、DN150 |
|
|
適用介質 |
適用于汽、煤、柴油、食用油、液態化工介質、酒類等液體的頂部裝車，可選配潛油泵（液動潛油泵、電動潛油泵）。 |
|
|
設計溫度 |
-40℃～190℃ |
|
|
設計壓力 |
0～2.5MPa |
|
|
材質 |
20#、16Mn、不銹鋼、鋼襯四氟 |
|
液動卸槽潛油泵裝在鶴管頭部；潛沒在油液下工作，由于潛油泵的超增壓作用，使進油管路在正壓下輸油，消除了鶴管的氣阻現象和離心油泵的氣蝕現象。
液動卸槽潛油泵由液壓馬達和離心泵兩大部分組成。
工作原理：把電能轉換成液壓能驅動壓馬達，使葉輪轉動。
工作流程：電機驅動液壓泵，液壓泵輸出的壓力油經溢流閥、控制閥，驅動馬達帶動葉輪旋轉；從而使?jié)撚捅谜９ぷ鳌?span>
液動潛油泵卸槽特點
1、 卸槽時，鶴管、潛油泵不存在氣阻、氣蝕現象；
2、 使用本泵增壓，不需排除管路內空氣；
3、 采用優秀水力模型，優化設計，效率高、噪音�。�
4、 用鋁合金制造，重量輕、導靜電性好；
5、 安裝簡單、操作方便、運轉平穩可靠；
6、 能與各種型號的鶴管連接；
7、 縮短作業時間，減輕工人勞動強度，避免鐵路運力損失，減少油品對環境的污染；
8、 無油氣、污油、污水排出，減少油品損耗，改善卸油環境。
潛油泵殼體外觀
1、減震支減震支腿，避免殼體與罐底相碰；
2、銅螺母，符合石油庫安全規定。
